怎樣得到更大的功率



　　很多手持式工業或醫療設備的電源架構常常與大顯示屏智能手機的電源架構類似。一般情況下，3.7V(最終充電或“浮置”電壓為4.2V)鋰離子電池一直用作主電源，因?yàn)槠鋯挝恢亓磕芰棵芏?Wh/kg)和單位體積能量密度(Wh/m3)很高。過去，很多大功率設備使用兩節7.4V(8.4V浮置電壓)鋰離子電池，以滿足功率要求，但是由于價格低廉的5V電源管理IC的上市，越來越多的手持式設備采用了更低電壓的架構，這使得可以使用單節鋰離子電池。典型的便攜式醫療或工業設備具有很多功能和非常大(就便攜式設備而言)的顯示屏。當用3.7V電池供電時，其容量必須以數千毫瓦小時計。為了用幾小時給這么大容量的電池充電，就需要幾安培的充電電流。



　　磷酸鐵鋰電池較低的3.6V浮動電壓導致無法使用標準的鋰離子電池充電器。如果充電不當，就有可能對這種電池造成無法修復的損壞。準確的浮動電壓充電將延長電池的壽命。與基于鈷的鋰離子電池相比，LiFePO4電池的優點包括體積能量密度較高，而且不容易過早地出現故障。



　　主要設計限制總結如下：



　　·大容量電池需要大的充電電流和高效率



　　·很多便攜式應用，包括工業和醫療設備，都需要USB兼容充電所提供的便利性



　　·磷酸鐵鋰電池有特殊充電要求，即更低的浮置電壓，與鋰離子電池相比有一些令人欣慰的優勢



　　上面討論的任何滿足這些設計限制的IC解決方案都必須是緊湊和單片型的，能應對快速、高效率給單節大容量電池充電的問題，并與磷酸鐵鋰等新的化學組成兼容。這樣的設備會成為催化劑，能提高采用大容量電池的便攜式工業和醫療產品在全球的采用率。



　　應對采用單節電池的便攜式設備的功率挑戰



　　盡管上述要求也許看似不可能用單片IC來滿足，但是看一下LTC4156吧。LTC4156緊隨流行的、基于鋰材料的LTC4155而來，是一款大功率、I2C控制、高效率電源通路(PowerPath™)管理器、理想二極管控制器和磷酸鐵鋰(LiFePO4)電池充電器，適用于采用單節電池的便攜式應用，例如便攜式醫療和工業設備、備份設備和高功率密度電池供電應用。該IC為從各種電源高效率傳送高達15W的功率而設計，同時最大限度地降低了功耗，并減輕了熱量預算限制。LTC4156的開關電源通路拓?fù)錈o(wú)縫地管理從兩個輸入電源，例如交流適配器和USB端口，到設備的可再充電磷酸鐵鋰電池的功率分配，同時當輸入功率有限時，優先向系統負載供電。參見圖1。

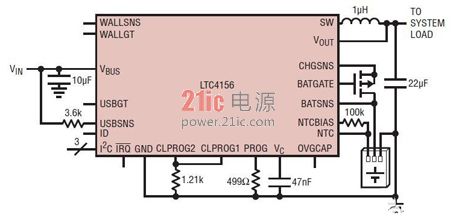

　　圖1：LTC4156的典型應用電路



　　由于節省功率，所以LTC4156允許輸出負載電流超過輸入電源吸取的電流，從而能最大限度地利用可用功率給電池充電，而不會超出輸入電源供電規格。例如，當用5V/2A交流適配器供電、可用功率為10W時，該IC的開關穩壓器能高效率傳送超過85%的可用功率，提供高達~2.4A的充電電流，并能更快速地充電。與普通開關電池充電器不同，LTC4156具備即時接通工作能力，以確保甚至在電池已深度放電時，一插上插頭系統就可以供電。由于支持USBOTG(On-the-Go)，所以無需任何額外的組件，就能反過來向USB端口提供一個5V電源。



　　LTC4156的自主全功能單節磷酸鐵鋰電池充電器能提供高達3.5A的充電電流，具備15種用戶可選的充電電流設置。該充電器包括自動再充電、壞電池檢測、可編程安全定時器、熱敏電阻控制的溫度合格的充電、可編程充電結束指示/終止以及可編程中斷。LTC4156采用扁平(0.75mm)28引腳4mmx5mmQFN封裝，在-40°C至125°C的溫度范圍內工作有保證。



　　高效率內部開關穩壓器



　　LTC4156的開關穩壓器工作起來像一個變壓器，允許VOUT端的負載電流超過輸入電源吸取的電流，而且與典型線性模式充電器相比，充分利用可用功率給電池充電的能力得到了極大的改善。前述例子說明，LTC4156可以怎樣以高達3.5A的電流高效地充電，從而實現了更快的充電速度。與普通開關電池充電器不同，LTC4156具備即時接通工作能力，以確保甚至在電池沒電或已深度放電時，一插上電源就可向系統供電。

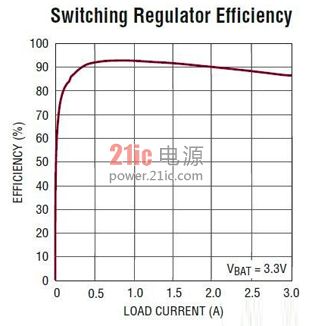

　　圖2：LTC4156VOUT效率隨負載電流變化的曲線



　　對電池而言更安全



　　在對電池快速充電時，監視電池的安全性是很重要的。當電池溫度降至低于0°C或升至高于60°C時(如一個外部負溫度系數的NTC熱敏電阻所測得的那樣)，LTC4156會自動停止充電。除了這一自主性功能，LTC4156還提供一個擴展標度的7位模數轉換器(ADC)，以憑借約1°C的分辨率監視電池溫度(參見圖3)。這個ADC與4個可用的浮置電壓設置和15個電池充電電流設置相結合，可用來建立基于電池溫度的定制充電算法。

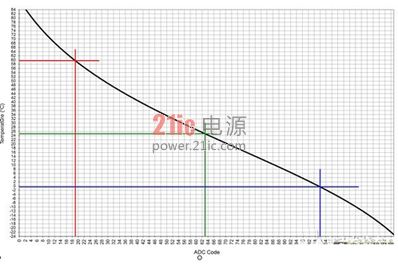

　　圖3：7位熱敏電阻ADC顯示預置的LTC4156溫度跳變點



　　對平板電腦或工業條碼掃描器等很多便攜式應用來說，管理兩個輸入(例如USB和交流適配器)足夠了。不過，便攜式設備設計師一直在不斷尋求用任何可用電源給電池充電的方式。LTC4156的雙輸入、優先級多工器根據用戶定義的優先級(缺省優先級為適配器輸入)，自主地選擇最合適的輸入(交流適配器或USB)。過壓保護(OVP)電路同時保護兩個輸入，以免受到意外加上的高壓或反向電壓引起的損壞。LTC4156的理想二極管控制器保證，即使輸入功率不充足或不存在，也總是可以向VOUT提供充足的功率。為了在設備連接到一個處于暫停模式的USB端口時，最大限度地減少電池泄漏，在VBUS和VOUT之間放置了一個LDO，以向應用提供可允許的USB暫停電流。為了消除制造和銷售階段的電池泄漏，“裝運及貯存”特性將已經很低的電池備用電流進一步降至幾乎為零。



　　最后，LTC4156與LTC4155鋰離子版本是引腳和組件完全兼容的，從而無需重新大面積安排電路板，就可以靈活方便地在最后一分鐘更換不同化學組成的電池。



　　結論



　　對于新式便攜式工業和醫療設備來說，設計師的工作極具挑戰性，尤其是涉及功率時。企業要求的功能越來越需要更大的功率，結果就是更大的電池。同時，人們需要便利性，希望可用任何電源給這些電池充電。由于固有的安全性、低浮置電壓、更長的周期壽命、較低的自放電速率和相對輕的重量，磷酸鐵鋰電池正在成為主流選擇。但是像任何可再充電電池一樣，磷酸鐵鋰電池必須小心對待。盡管便攜式設備電源領域的這些趨勢成為了設計挑戰，但是LTC4156使事情容易多了。在低壓系統中，LTC4156高效率地提供了高達3.5A的充電電流，同時提供了高性能和安全功能。
